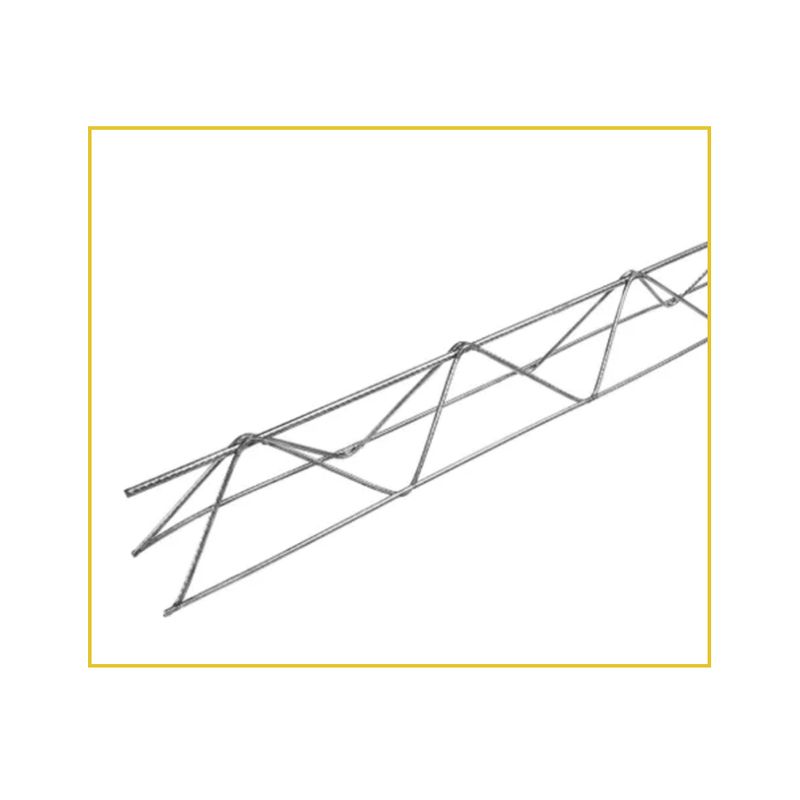

Treliça TB 25M Aço 8,0mm 12 Metros Gerdau/ArcelorMittal - Estrutura Espacial que Vence Vãos com Peso Reduzido

Laje maciça exige forma e escoramento em toda a área, o que encarece e atrasa a obra. A treliça TB 25M — a armação treliçada que dá origem à laje treliçada — é uma estrutura espacial de aço soldado que substitui parte desse trabalho: com ela, a laje é montada com vigotas e material de enchimento, reduzindo forma e escoramento. Esta versão tem altura de 25 cm, banzo superior de 8,0 mm, diagonais de 5,0 mm e banzo inferior de 6,0 mm e 12 metros de comprimento. É a treliça indicada para lajes de grandes vãos e cargas elevadas, típicas de obras comerciais e industriais.

Principais Benefícios

O uso de armação treliçada reduz forma e escoramento em comparação com a laje maciça, o que corta custo de madeira e tempo de montagem no canteiro. A geometria triangulada dá alta rigidez com pouco peso: a treliça vence vãos maiores e suporta cargas concentradas com estrutura leve, fácil de erguer manualmente. Fabricada em aço CA-60 nervurado, tem aderência superior ao concreto, o que melhora a transferência de esforços na nervura da laje. A altura de 25 cm é o parâmetro que define a capacidade de vão: quanto maior a altura, maior o vão possível para a mesma carga. E a montagem é simples e rápida, o que reduz o custo de mão de obra da laje.

Especificações e Material

A treliça é uma estrutura metálica espacial formada por fios de aço CA-60 nervurado eletrossoldados, seguindo a ABNT NBR 14862 para armações treliçadas e a NBR 14859-3, que trata da fabricação e recebimento de armaduras treliçadas eletrossoldadas para lajes pré-fabricadas. Neste modelo TB 25M, a altura é de 25 cm, o banzo superior tem 8,0 mm e as diagonais sinuosas têm 5,0 mm, com banzo inferior de 6,0 mm. O comprimento de fornecimento é de 12 metros. Na nomenclatura de norma, a designação indica altura seguida dos diâmetros dos fios.

Aplicações e Modo de Uso

É aplicada em lajes pré-moldadas treliçadas, lajes planas treliçadas, lajes autoportantes, cortinas treliçadas e como espaçador de armaduras. Nesta altura de 25 cm, o uso indicado é em lajes de grandes vãos e cargas elevadas, típicas de obras comerciais e industriais. Durante a execução, a treliça deve ser escorada conforme o projeto da laje até a cura do concreto — o escoramento é reduzido, não eliminado. No manuseio e transporte, apoie a peça em mais de um ponto para não deformar a geometria triangulada, porque treliça amassada perde capacidade estrutural. A escolha da altura e do modelo é do projetista: trocar por uma treliça de altura menor para economizar compromete a segurança e pode gerar flecha excessiva na laje.

Conteúdo da Embalagem

1 armação treliçada TB 25M com altura de 25 cm e 12 metros de comprimento.
