Quadro de Distribuição de Embutir 48 Din Steck - Organização e Segurança para o Quadro Elétrico

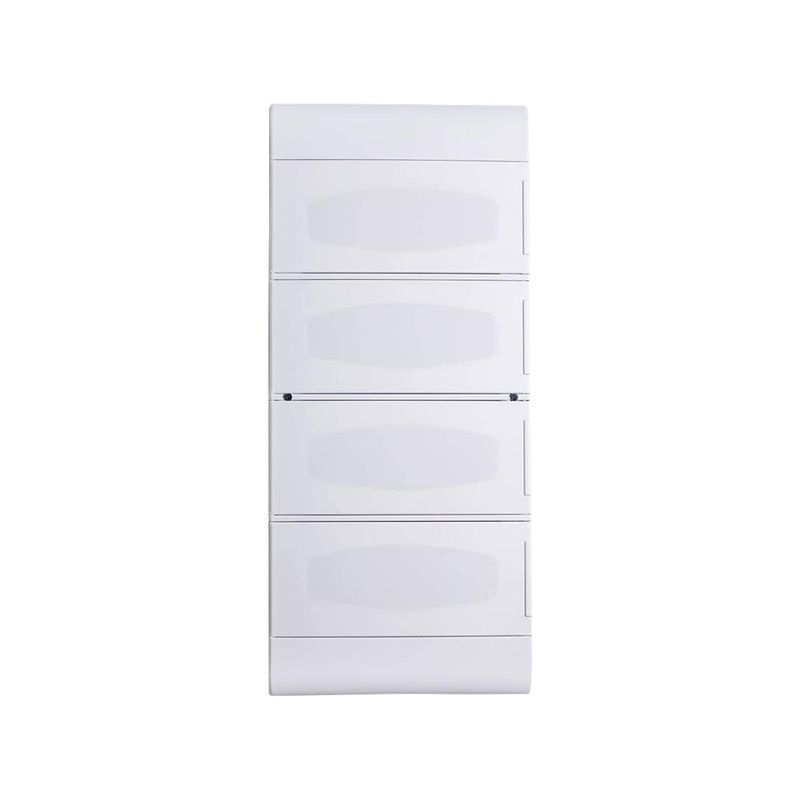

Um quadro de distribuição mal dimensionado obriga a improvisar disjuntores soltos ou deixar circuitos sem espaço para expansão futura. O Centrinho — como também é conhecido o quadro de embutir — Steck para 48 disjuntores DIN, da linha Ouro Box, resolve isso com espaço interno generoso e porta opaca de abertura ampla, pensado tanto para instalações residenciais quanto comerciais de porte compatível. Embutido na alvenaria, mantém o acabamento da parede limpo e o quadro protegido contra poeira e contato acidental.

Principais Benefícios

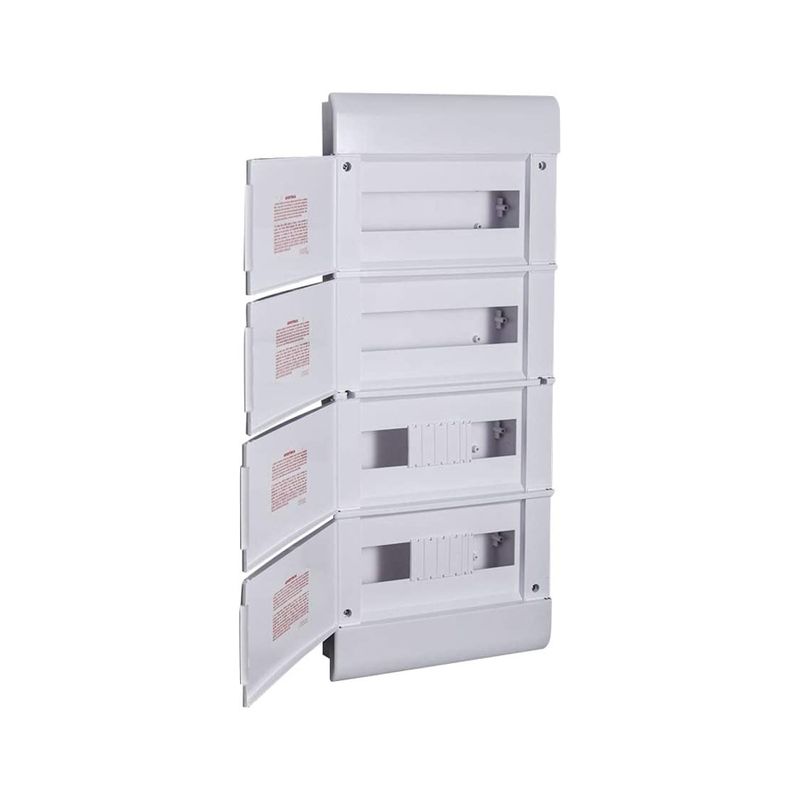

Com capacidade para 48 módulos DIN, o quadro comporta disjuntores, IDR e DPS suficientes para organizar os circuitos de uma instalação de porte compatível sem faltar espaço. A porta opaca com abertura de 180° facilita bastante a manutenção e inspeção periódica dos disjuntores — ela protege contra poeira e mantém o visual clean da instalação. O grau de proteção IP40 impede a entrada de poeira e objetos sólidos maiores que 1mm, e o material em termoplástico autoextinguível não propaga chamas em caso de aquecimento anormal — um ponto de segurança relevante em um componente que fica dentro da parede.

Especificações e Material

O quadro tem dimensões de 702 x 310 x 102mm (AxLxP) e grau de proteção IP40, adequado para instalação interna protegida de água e umidade direta. É fabricado conforme as normas ABNT NBR 60670 e ABNT NBR 60439, com a instalação elétrica seguindo ainda a NBR 5410 e a NR 10. Acompanha 4 trilhos DIN para fixação dos disjuntores. Suporte para barramentos neutro e terra de 11 terminais (barramentos não acompanham o quadro).

Aplicações e Modo de Uso

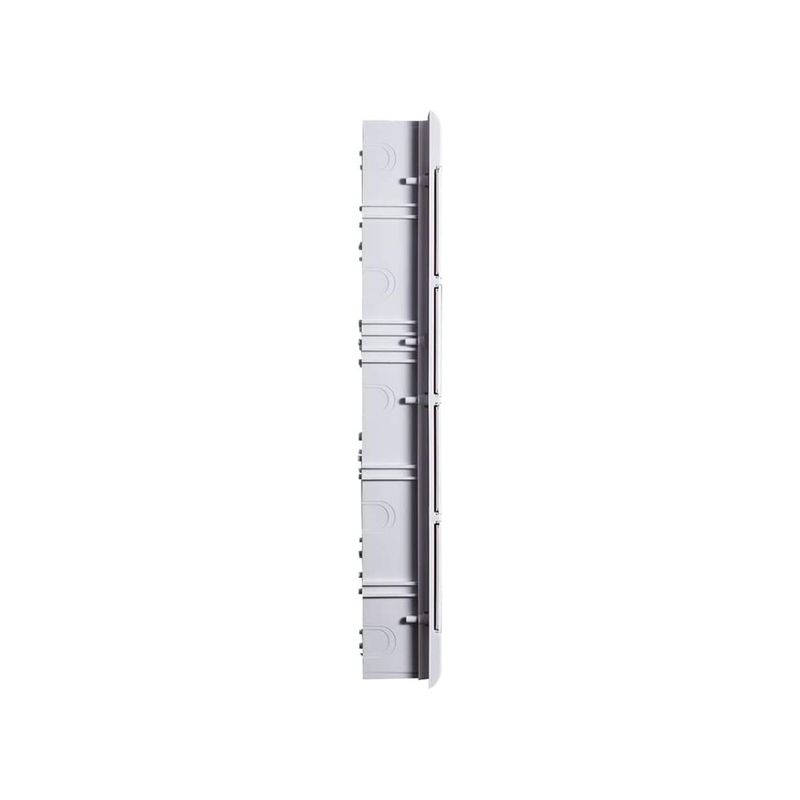

Indicado para embutir em paredes de alvenaria em instalações residenciais e comerciais que precisem organizar até 48 disjuntores DIN em um único ponto. A instalação deve prever o vão na parede nas dimensões do quadro antes do reboco, com as aberturas para entrada de eletrodutos já posicionadas nas quatro faces da caixa. Por ser um modelo de embutir, não é indicado para montagem aparente sobre a parede — nesse caso, a linha de sobrepor da Steck é a opção correta.

Conteúdo da Embalagem

Acompanha 1 quadro de distribuição de embutir Steck SCE48PO para 48 disjuntores DIN, com 4 trilhos DIN e kit de fixação com parafusos.
