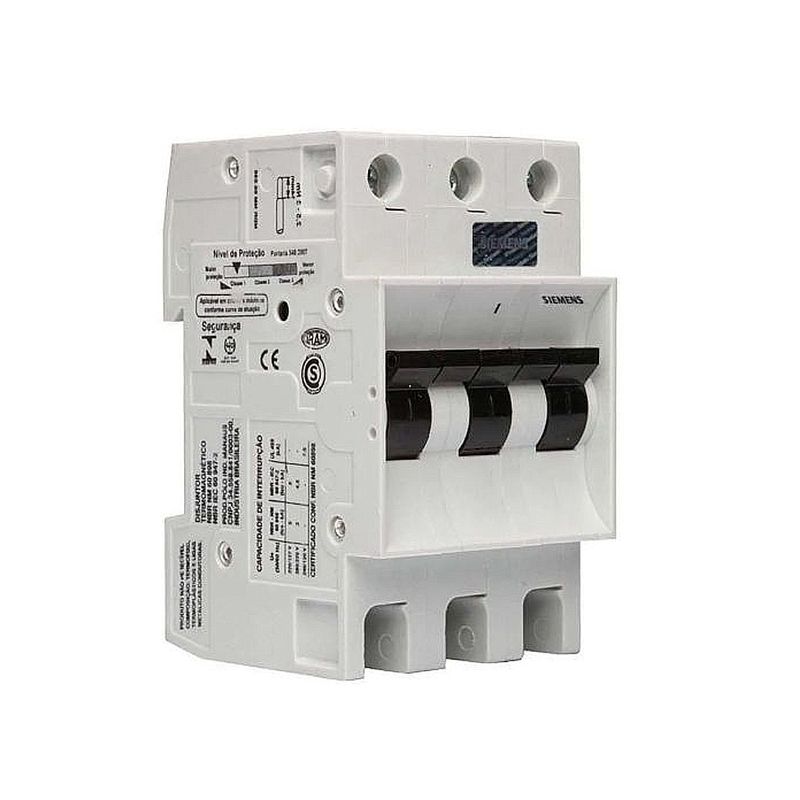

Disjuntor DIN Tripolar Curva C 25A Siemens - Proteção Tripolar Curva C para Instalações de Baixa Tensão

Todo quadro de distribuição residencial ou predial depende de disjuntores dimensionados corretamente para cada tipo de circuito — é aí que entra o disjuntor Siemens DIN tripolar curva C de 25A. Da linha 5SX1, fabricada no Brasil desde 1975, ele protege circuitos trifásicos, como quadros de distribuição e cargas maiores contra sobrecarga e curto-circuito, com instalação simples em trilho DIN padrão.

Principais Benefícios

A curva C é calibrada para cargas com pico de corrente na partida — como motores, compressores e alguns eletrodomésticos, disparando em curto-circuito na faixa de 5 a 10 vezes a corrente nominal (In) — a escolha errada de curva pode causar desarmes indevidos ou proteção insuficiente. A execução tripolar é dimensionada para circuitos trifásicos, como quadros de distribuição e cargas maiores, cobrindo o tipo de circuito correto sem sobra ou falta de polos. Sendo produzido no Brasil desde 1975 pela maior fábrica de produtos de baixa tensão do país, o disjuntor segue rigoroso padrão de qualidade Siemens. E a instalação em trilho DIN é simples e rápida, com total proteção no manuseio.

Especificações e Material

O disjuntor é da linha 5SX1, com corrente nominal de 25A, execução tripolar e curva de disparo C, conforme NBR NM 60898. Suporta corrente de curto-circuito de até 3kA em rede 380V/220V (Icn conforme NBR NM 60898) e até 4,5kA (Icu conforme NBR NM 60947-2). A tensão de isolamento nominal (Ui) é de 250/440VCA. Os terminais aceitam fio de até 25mm² ou cabo com terminal de até 16mm², com torque de aperto de 2,5 a 3Nm.

Aplicações e Modo de Uso

Indicado para quadros de distribuição residenciais, comerciais e prediais, protegendo circuitos trifásicos, como quadros de distribuição e cargas maiores. A instalação deve ser feita por eletricista qualificado, respeitando o dimensionamento correto da carga do circuito protegido. Nunca substitua um disjuntor por outro de amperagem maior só para evitar desarmes — isso remove a proteção do circuito e pode causar sobreaquecimento dos condutores.

Conteúdo da Embalagem

Acompanha 1 disjuntor Siemens DIN tripolar curva C 25A.
