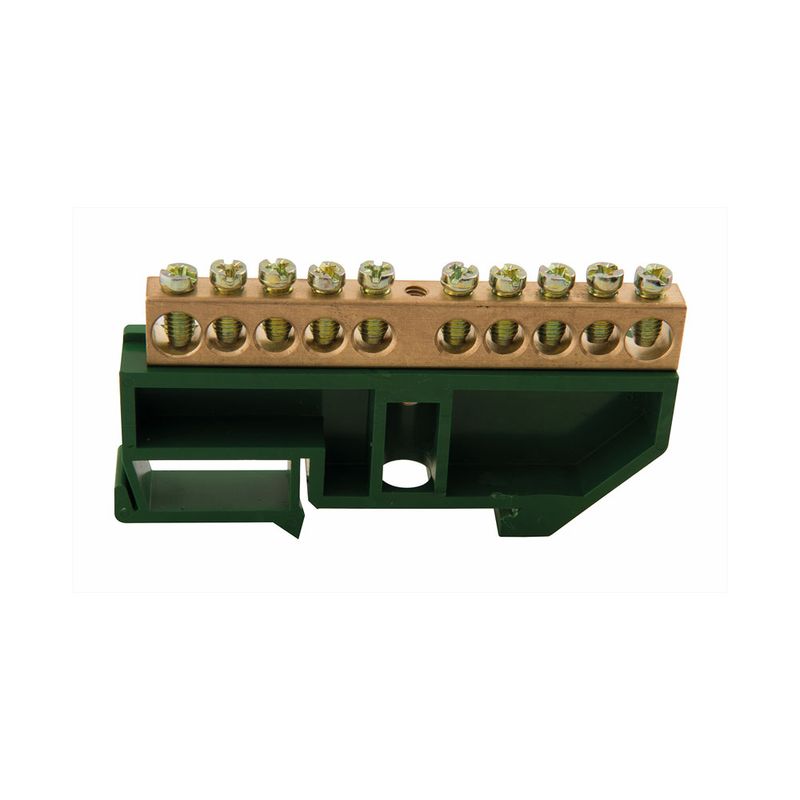

Barra Terra DIN 10 Ligações Tramontina - Organização do Aterramento no Quadro

Ligar o fio neutro ou o fio terra de vários circuitos direto num único terminal é um erro comum que deixa o quadro de distribuição desorganizado e dificulta qualquer manutenção futura. A barra de terra resolve isso oferecendo 10 pontos de ligação independentes, fixados em trilho DIN, para distribuir a conexão de aterramento para os demais pontos do circuito com segurança. A cor verde do suporte segue o padrão usado no mercado elétrico para identificar rapidamente qual barramento é neutro e qual é terra dentro do quadro.

Principais Benefícios

Os 10 furos independentes permitem conectar até 10 condutores sem improvisar emenda ou dividir um único terminal entre vários fios — o que reduz o risco de mau contato e facilita a identificação de cada circuito na hora de uma manutenção. A fixação em trilho DIN integra a barra ao restante do quadro (disjuntores e barramentos de fase) sem precisar de furação extra na caixa. O suporte na cor verde segue o padrão de identificação do setor elétrico, o que ajuda qualquer eletricista a reconhecer a função da barra à primeira vista, mesmo em quadros com muitos circuitos. Suporta até 80A, cobrindo a demanda de quadros residenciais e comerciais de porte médio.

Especificações e Material

Barra de terra com 10 ligações tipo DIN/IEC, suporte em verde e capacidade de até 80A. Fixação em trilho DIN de 35mm, o mesmo padrão usado pelos disjuntores e barramentos de fase do quadro de distribuição. Atende às normas DIN/IEC 60947-7-1 e à NBR 5410, que regula instalações elétricas de baixa tensão no Brasil.

Aplicações e Modo de Uso

Indicada para organizar o aterramento de quadros de distribuição residenciais, comerciais e industriais, sempre instalada por eletricista habilitado com a energia desligada. Encaixe a barra no trilho DIN do quadro e conecte cada condutor a um dos 10 pontos disponíveis, evitando dividir um mesmo ponto entre múltiplos fios. Não deve ser usada para conduzir fase — esta é uma barra específica de terra; para as fases, use o barramento correspondente (bifásico ou trifásico).

Conteúdo da Embalagem

Acompanha 1 barra de terra com 10 ligações, pronta para encaixe em trilho DIN.
